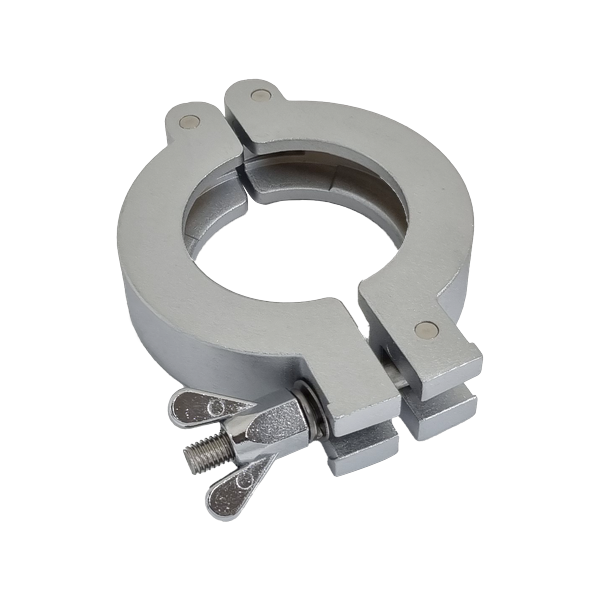

고강도 클램프 (알루미늄, 더블핀)

High Strength Clamp (Aluminum, Double Pin)

고강도 알루미늄 더블핀 클램프는 KF·ISO 규격 진공 플랜지를 체결하는 2단 힌지 구조의 클램프입니다. 경량 알루미늄 소재에 더블핀 체결 구조를 적용하여 원주 방향 면압 분포를 균일하게 가져가며, 반도체·디스플레이·태양광·실험실의 고진공 플랜지 연결부에 사용됩니다.

사양

자주 묻는 질문

더블핀(2단) 클램프와 싱글핀(1단) 클램프는 어떤 차이가 있나요?

싱글핀 클램프는 힌지가 한 곳에 있어 구조가 단순하고 가격이 낮은 반면, 힌지 반대편에서 면압이 상대적으로 약할 수 있습니다. 더블핀 클램프는 힌지를 두 곳으로 분산시켜 원주 방향 응력 분포를 균일하게 만들기 때문에 장기 사용 시 기울어짐에 의한 미세 누설 위험이 낮아집니다. 진동이 있거나 정밀한 기밀성이 요구되는 라인에 더블핀이 선호됩니다.

클램프는 센터링 링과 반드시 세트로 사용해야 하나요?

네. KF·ISO 플랜지 시스템은 두 플랜지 사이에 센터링 링(O링 포함)을 끼워 넣고 클램프로 체결하는 것이 표준 구성입니다. 센터링 링 없이 클램프만 사용하면 O링 위치가 잡히지 않아 기밀이 형성되지 않으므로, 클램프·센터링 링·O링은 동일 사이즈 세트로 관리하시는 것이 원칙입니다.

알루미늄과 스테인리스 클램프 중 어떻게 선택하나요?

알루미늄 클램프는 경량성과 가격 면에서 유리해 일반 고진공(HV) 라인에 폭넓게 사용됩니다. 스테인리스 클램프는 가격이 높지만 강도·내식성이 우수하여, 진동이 심하거나 부식성 분위기, 고온 라인에 적합합니다. 일반적인 진공 배기 라인에는 알루미늄이 표준 선택입니다.

어느 정도 진공도까지 사용 가능한가요?

KF·ISO 플랜지 시스템은 중진공부터 고진공(HV) 영역까지 표준적으로 사용되는 형식입니다. 초고진공(UHV)이 요구되는 환경은 CF 플랜지 시스템이 적합하므로, 사용 환경을 알려주시면 적합 여부와 대안을 함께 안내드립니다.
