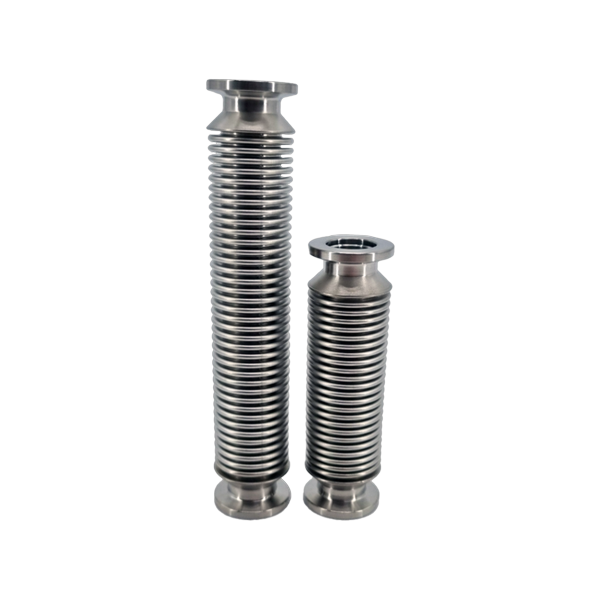

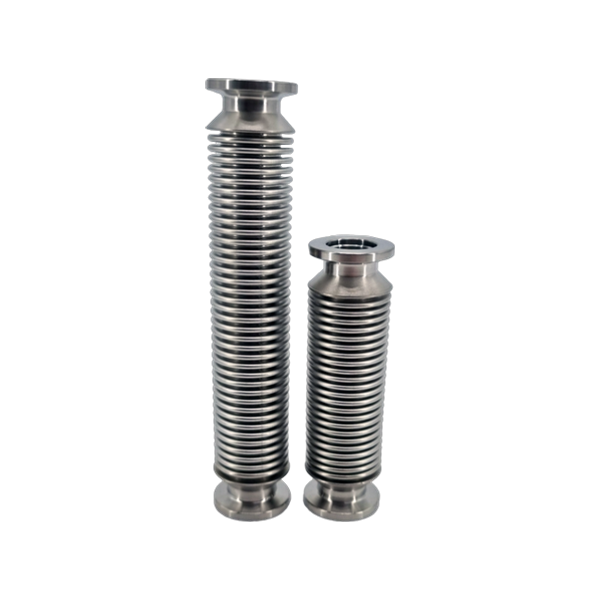

진공 성형 벨로우즈

Vacuum Formed Bellows

모델명: PVF-11

PVF-11은 진공 배관의 연결부에 사용하는 성형(Formed) 방식 벨로우즈입니다. 열팽창, 정렬 오차, 진동을 흡수하여 진공 라인의 기밀성과 배관 안정성을 유지하는 용도로, 반도체·디스플레이·태양광 제조 공정과 실험실 진공 장비의 배관 연결부에 사용됩니다.

사양

자주 묻는 질문

성형 벨로우즈와 용접 벨로우즈는 어떻게 구분하나요?

성형(Formed) 벨로우즈는 얇은 스테인리스 튜브를 금형으로 눌러 주름을 성형하는 방식으로, 구조가 단순하고 가격이 낮아 일반 고진공(HV) 배관에 널리 사용됩니다. 용접(Welded) 벨로우즈는 여러 개의 디스크를 개별 용접하는 방식으로 단위 길이당 변위량이 크고 UHV 영역에도 적용이 가능하지만 상대적으로 고가입니다. 사용 조건이 일반 HV 진공 라인이면 성형 벨로우즈가 대부분 적합합니다.

벨로우즈의 수명은 어떻게 결정되나요?

벨로우즈의 수명은 주로 한 사이클당 변위량과 반복 횟수의 조합으로 결정됩니다. 허용 변위량을 초과하거나 설계 사이클 수 이상으로 반복 작동시키면 주름 뿌리 부위에서 피로 균열이 발생할 수 있습니다. 설치 환경의 변위 크기와 예상 사이클을 알려주시면 적정 사양을 함께 검토해 드립니다.

설치 시 주의할 점이 있나요?

벨로우즈는 과도한 편심이나 비틀림 응력이 걸리면 수명이 크게 단축됩니다. 양 끝 플랜지의 동축 정렬을 맞추고, 축 방향 외의 변위는 가이드 또는 브래킷으로 억제하는 것이 원칙입니다. 또한 인근 용접 작업 시 스패터가 주름부에 접촉하지 않도록 보호해야 합니다.

어느 정도 진공도까지 사용 가능한가요?

PVF-11은 일반 고진공(HV) 영역에서 사용하기에 적합한 제품입니다. 초고진공(UHV)이 요구되는 환경이나 베이크아웃이 필요한 라인에서는 용접 벨로우즈 또는 별도 사양 검토가 필요하므로, 사용 환경을 알려주시면 적합 여부를 함께 안내드립니다.
