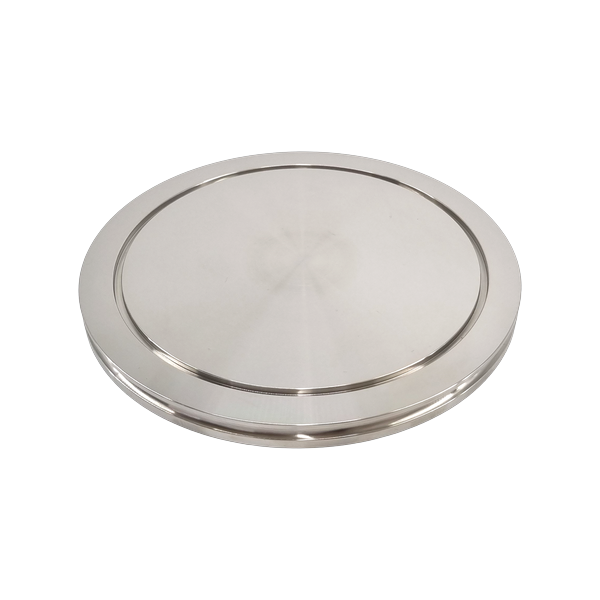

진공 MF END 플랜지 (SUS304)
Vacuum MF End Flange (SUS304)
ISO-MF 규격의 진공 배관 말단을 폐쇄하는 SUS304 재질 엔드(End) 플랜지입니다. 글로벌 표준 치수로 일반 진공 부품과의 호환성이 양호하며, 반도체·디스플레이·태양광·실험실 공정의 진공 배관 말단 폐쇄부에 사용됩니다.
특징
- 정밀 가공된 설계로 누설 없이 완벽한 기밀성 보장
- 글로벌 표준(ISO-MF)에 맞춰 제작되어 표준 진공 부품과 안정적으로 호환
- 반도체, 디스플레이 장비부터 연구용 진공 챔버까지 다용도로 활용 가능
- 클램프를 사용한 다중 체결 구조로 배관의 끝을 안전하고 견고하게 마감
자주 묻는 질문
- 일반 블랭크 플랜지와 엔드 플랜지는 어떻게 다른가요?
- 일반 블랭크 플랜지는 중앙이 완전히 막힌 원판 형태로, 양면이 평평한 구조입니다. 엔드 플랜지는 ISO-MF 시스템에서 한쪽은 플랜지 결합면, 반대쪽은 막힌 형태로 가공되어, 배관 말단에 한 번의 체결만으로 폐쇄가 가능합니다. 배관 말단 폐쇄에는 엔드 플랜지, 중간 점검 포트 임시 폐쇄에는 블랭크 플랜지가 주로 사용됩니다.
- 센터링 링은 반드시 사용해야 하나요?
- 네. ISO-MF 플랜지 시스템은 센터링 링(O링 포함)이 플랜지 사이에 끼워져 기밀을 형성하는 구조입니다. 센터링 링 없이 직접 체결하면 O링 위치가 잡히지 않아 기밀이 형성되지 않으므로, 플랜지·센터링 링·O링은 동일 사이즈 세트로 준비하시는 것이 원칙입니다.
- 어느 진공도까지 사용 가능한가요?
- ISO-MF 시스템은 중진공부터 고진공(HV) 영역까지 표준적으로 사용되는 형식입니다. 초고진공(UHV) 영역이 요구되는 환경은 CF 플랜지 시스템이 적합하므로, 사용 환경을 알려주시면 적합 여부와 대안을 함께 안내드립니다.
- 사이즈는 어떻게 선정하나요?
- 사용 중인 플랜지 규격과 사이즈를 알려주시면 동일 규격의 MF END 플랜지로 공급해 드립니다. 일반적으로 NW25, NW40, NW50, NW100 등의 범위에서 요구되는 사이즈로 준비됩니다.
