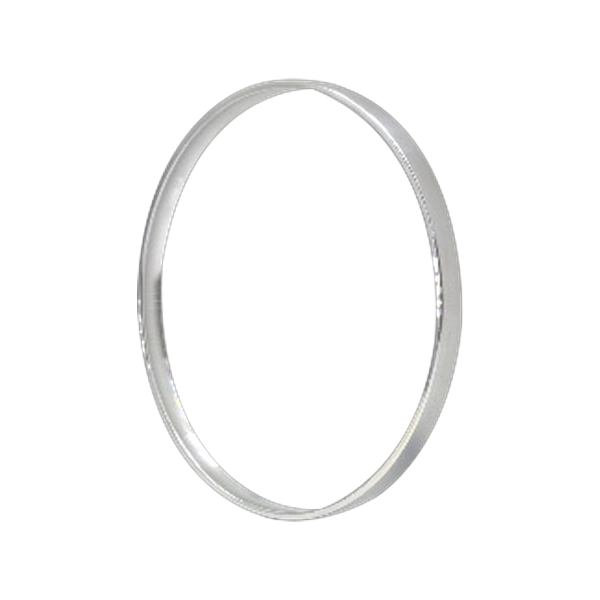

진공 아우터 링 (알루미늄)

Vacuum Outer Ring (Aluminum)

모델명: PVF-10

PVF-10은 KF(NW)·ISO 규격 진공 플랜지 체결부에서 O링을 감싸 위치를 고정하는 알루미늄 재질 아우터(Outer) 링입니다. 센터링 링과 짝을 이루어 플랜지 결합 시 O링이 정위치에 유지되도록 하며, 반도체·디스플레이·태양광·실험실의 진공 배관 플랜지 연결부에 사용됩니다.

사양

자주 묻는 질문

아우터 링과 센터링 링은 어떻게 다른가요?

센터링 링은 O링의 내부(중앙)에서 O링을 지지하고 플랜지 중심축을 맞추는 역할을 합니다. 아우터 링은 O링 외주를 감싸 위치를 고정하는 역할로, 특정 플랜지 구성에서 센터링 링과 함께 사용되어 O링이 결합 과정에서 밀려나지 않도록 합니다. 두 부품은 짝을 이루며 플랜지 시스템에 따라 사용 여부가 결정됩니다.

모든 KF/ISO 플랜지에 아우터 링이 필요한가요?

일반적인 KF 플랜지 체결에는 센터링 링만으로 충분한 경우가 많지만, 일부 ISO 플랜지 구성이나 특정 장비 제조사 표준에서는 아우터 링이 함께 요구되기도 합니다. 사용 중인 장비 매뉴얼이나 플랜지 시스템 규격을 확인하신 뒤 필요 여부를 판단하시기 바랍니다.

알루미늄과 스테인리스 중 어떻게 선택하나요?

알루미늄 아우터 링은 경량성과 가격 면에서 유리해 일반 고진공(HV) 라인에 폭넓게 사용됩니다. 스테인리스 사양은 강도와 내식성이 우수해 진동이 심하거나 고온 라인, 부식성 분위기에 적합합니다.

재사용이 가능한가요?

아우터 링은 변형이나 균열이 발생하지 않은 상태라면 여러 번 재사용이 가능한 부품입니다. 다만 플랜지 분해·재조립이 빈번한 라인에서는 소모품에 준해 관리하며, 변형·균열·변색이 확인되면 교체하시는 것이 원칙입니다.
