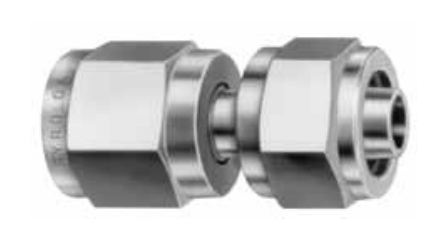

HOKE GYROLOK Adapter, AN (AAN)
HOKE GYROLOK AN 어댑터 AAN은 분수(인치) GYROLOK 포트를 플레어(flared) 튜브에 연결하는 피팅입니다. 튜브 스텁 끝에는 페룰이 미리 조립되어 있으며, AND 10056 또는 MS 33656 접속과 함께 씁니다.
| 형식 | 어댑터, AN (AAN): 분수 GYROLOK 포트를 플레어 튜브에 연결 |
| 적용 | 튜브 스텁 끝에 페룰이 미리 조립됨, 37° 플레어 접속, AND 10056 또는 MS 33656 접속용 |
| 부품 번호 | 2AAN2[ ] ~ 16AAN16[ ] |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| 치수 (인치): 튜브 외경, AN 크기별 전체 길이 A | 튜브 1/8" x AN 1/8 (나사 5/16-24): A .92 / 튜브 1/8" x AN 1/4 (나사 7/16-20): A .91 / 튜브 3/16" x AN 3/16 (나사 3/8-24): A 1 / 튜브 1/4" x AN 1/4 (나사 7/16-20): A 1 / 튜브 3/8" x AN 3/8 (나사 9/16-18): A 1.17 / 튜브 1/2" x AN 1/2 (나사 3/4-16): A 1.44 / 튜브 5/8" x AN 5/8 (나사 7/8-14): A 1.53 / 튜브 3/4" x AN 3/4 (나사 1 1/16-12): A 1.59 / 튜브 1" x AN 1 (나사 1 5/16-12): A 1.84 |
