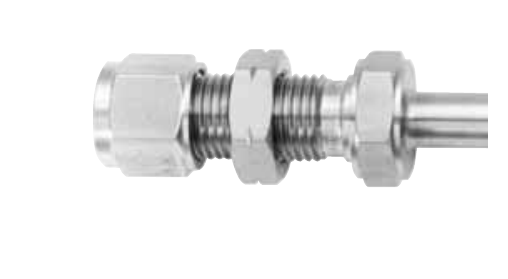

HOKE GYROLOK Bulkhead Adapter (BA / BA/MM)
HOKE GYROLOK 벌크헤드 어댑터는 패널에 고정해 튜브를 포트에 연결하는 피팅입니다. BA는 분수(인치) 튜브를 분수 포트에, BA/MM은 미터 튜브를 미터 포트에 연결합니다.
| 형식 | 벌크헤드 어댑터: BA(분수 튜브를 분수 포트에 연결) / BA/MM(미터 튜브를 미터 포트에 연결) |
| 부품 번호 | BA: 2BA2[ ] ~ 16BA16[ ] / BA/MM: 3BA3[ ]MM ~ 25BA25[ ]MM |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| 치수 (인치): BA 튜브 외경별 전체 길이 A, 패널 구멍, 최대 패널 두께 | 튜브 1/8": A 2.09, 패널 구멍 .33, 최대 패널 두께 7/16 / 튜브 3/16": A 2.16, 패널 구멍 .39, 최대 패널 두께 15/32 / 튜브 1/4": A 2.27, 패널 구멍 .45, 최대 패널 두께 15/32 / 튜브 3/8": A 2.50, 패널 구멍 .58, 최대 패널 두께 17/32 / 튜브 1/2": A 2.94, 패널 구멍 .77, 최대 패널 두께 17/32 / 튜브 5/8": A 3.09, 패널 구멍 .89, 최대 패널 두께 9/16 / 튜브 3/4": A 3.38, 패널 구멍 1.02, 최대 패널 두께 21/32 / 튜브 7/8": A 3.63, 패널 구멍 1.14, 최대 패널 두께 25/32 / 튜브 1": A 4.14, 패널 구멍 1.33, 최대 패널 두께 1 1/32 |
| 치수 (mm): BA/MM 튜브 외경별 전체 길이 A, 패널 구멍, 최대 패널 두께 | 튜브 3 mm: A 55.1, 패널 구멍 8.3, 최대 패널 두께 12.0 / 튜브 4 mm: A 56.7, 패널 구멍 10.0, 최대 패널 두께 12.0 / 튜브 6 mm: A 58.7, 패널 구멍 11.5, 최대 패널 두께 13.0 / 튜브 8 mm: A 62.9, 패널 구멍 13.1, 최대 패널 두께 14.0 / 튜브 10 mm: A 64.1, 패널 구멍 16.5, 최대 패널 두께 14.0 / 튜브 12 mm: A 75.4, 패널 구멍 19.5, 최대 패널 두께 16.0 / 튜브 14 mm: A 75.0, 패널 구멍 19.5, 최대 패널 두께 16.0 / 튜브 16 mm: A 79.0, 패널 구멍 22.5, 최대 패널 두께 14.0 / 튜브 18 mm: A 86.0, 패널 구멍 26.0, 최대 패널 두께 17.0 / 튜브 22 mm: A 92.0, 패널 구멍 29.5, 최대 패널 두께 24.0 / 튜브 25 mm: A 105.0, 패널 구멍 33.8, 최대 패널 두께 24.0 |
