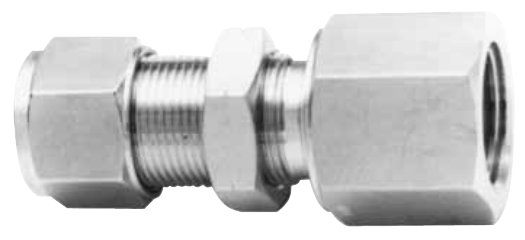

HOKE GYROLOK Bulkhead Female Connector (BCF / BCF/ME)
HOKE GYROLOK 벌크헤드 암나사 커넥터는 패널을 통과해 튜브를 수(male) NPT 나사 포트에 연결하는 피팅입니다. 분수(인치) 튜브용 BCF와 미터 튜브용 BCF/ME가 있습니다.
| 형식 | 벌크헤드 암나사 커넥터: BCF(분수 튜브) / BCF/ME(미터 튜브) |
| 연결 나사 | 수(male) NPT 나사에 연결 |
| 부품 번호 | BCF: 2BCF2[ ] ~ 10BCF8[ ] / BCF/ME: 3BCF2[ ]ME ~ 25BCF8[ ]ME |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| BCF 크기별 치수 A (인치) | 튜브 1/8" x 나사 1/8": A 1.81 / 튜브 1/4" x 나사 1/8": A 1.89 / 튜브 1/4" x 나사 1/4": A 2.08 / 튜브 3/8" x 나사 1/8": A 2.22 / 튜브 3/8" x 나사 1/4": A 2.22 / 튜브 3/8" x 나사 3/8": A 2.28 / 튜브 1/2" x 나사 1/4": A 2.44 / 튜브 1/2" x 나사 3/8": A 2.50 / 튜브 1/2" x 나사 1/2": A 2.69 / 튜브 5/8" x 나사 1/2": A 2.69 |
| BCF/ME 크기별 치수 A (mm) | 튜브 3 mm x 나사 1/8": A 46.0 / 튜브 6 mm x 나사 1/8": A 48.0 / 튜브 6 mm x 나사 1/4": A 53.8 / 튜브 8 mm x 나사 1/4": A 55.0 / 튜브 10 mm x 나사 1/4": A 55.6 / 튜브 12 mm x 나사 3/8": A 63.0 / 튜브 12 mm x 나사 1/2": A 68.3 / 튜브 14 mm x 나사 1/2": A 68.0 / 튜브 16 mm x 나사 1/2": A 68.3 / 튜브 18 mm x 나사 1/2": A 72.0 / 튜브 22 mm x 나사 1/2": A 77.0 / 튜브 25 mm x 나사 1/2": A 84.0 |
