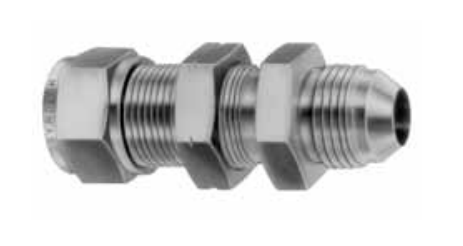

HOKE GYROLOK Bulkhead Union, AN (BUAN)
HOKE GYROLOK AN 벌크헤드 유니언 BUAN은 분수(인치) 튜브를 플레어(flared) 튜브에 연결하는 패널 장착형 피팅입니다. AND 10056 또는 MS 33656, 37° 플레어 접속과 함께 쓰며, 튜브 외경 1/8"부터 1"까지 있습니다.
| 형식 | 벌크헤드 유니언, AN (BUAN): 분수 튜브를 플레어 튜브에 연결 |
| 적용 | 벌크헤드 구성, AND 10056 또는 MS 33656, 37° 플레어 접속, 플레어 튜브용 |
| 부품 번호 | 2BUAN2[ ] ~ 16BUAN16[ ] |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| 치수 (인치): 튜브 외경, AN 크기별 전체 길이 A | 튜브 1/8" x AN 1/8 (나사 5/16-24): A 1.92 / 튜브 1/8" x AN 1/4 (나사 7/16-20): A 2.08 / 튜브 3/16" x AN 3/16 (나사 3/8-24): A 2.09 / 튜브 1/4" x AN 1/4 (나사 7/16-20): A 2.16 / 튜브 3/8" x AN 1/4 (나사 7/16-20): A 2.31 / 튜브 3/8" x AN 3/8 (나사 9/16-18): A 2.31 / 튜브 1/2" x AN 1/2 (나사 3/4-16): A 2.66 / 튜브 5/8" x AN 5/8 (나사 7/8-14): A 2.80 / 튜브 3/4" x AN 3/4 (나사 1 1/16-12): A 3.34 / 튜브 1" x AN 1 (나사 1 5/16-12): A 3.72 |
