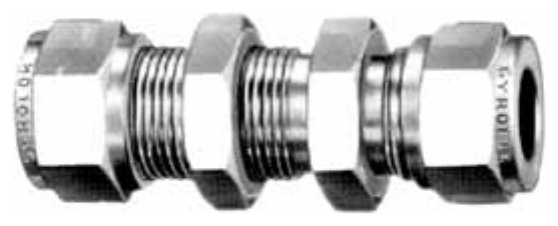

HOKE GYROLOK Bulkhead Union (BU / BU/MM)
HOKE GYROLOK 벌크헤드 유니언은 패널(칸막이)을 사이에 두고 튜브 두 개를 잇는 피팅입니다. 분수(인치) 규격 1/16"부터 2"까지와 미터 규격 3~25 mm가 있고, 너트로 패널에 고정합니다.
| 형식 | 벌크헤드 유니언 (BU): 패널을 통과해 분수 튜브 두 개를 잇는 연결 / BU/MM: 미터 튜브용 |
| 튜브 외경 | 분수 규격 1/16" ~ 2" / 미터 규격 3 ~ 25 mm |
| 부품 번호 | 분수 1BU[ ] ~ 32BU[ ] / 미터 3BU[ ]MM ~ 25BU[ ]MM |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| 치수 (인치): 튜브 외경별 전체 길이 A, 너트 육각 대변 B | 1/16": A 1.50, B 5/16 / 1/8": A 2.13, B 7/16 / 3/16": A 2.22, B 1/2 / 1/4": A 2.34, B 9/16 / 3/8": A 2.56, B 11/16 / 1/2": A 2.94, B 7/8 / 5/8": A 2.94, B 1 / 3/4": A 3.19, B 1 1/8 / 7/8": A 3.41, B 1 1/4 / 1": A 3.95, B 1 1/2 / 1 1/2": A 5.48, B 2 1/4 / 2": A 7.10, B 3 |
| 치수 (mm): 튜브 외경별 전체 길이 A, 너트 육각 대변 B | 3 mm: A 56.3, B 11.1 / 4 mm: A 58.1, B 12.7 / 6 mm: A 60.8, B 14.3 / 8 mm: A 64.0, B 15.9 / 10 mm: A 64.2, B 19.1 / 12 mm: A 74.7, B 22.2 / 14 mm: A 69.6, B 23.8 / 15 mm: A 72.5, B 23.8 / 16 mm: A 74.7, B 25.4 / 18 mm: A 78.7, B 28.6 / 20 mm: A 92.0, B 31.8 / 22 mm: A 89.0, B 31.8 / 25 mm: A 100.7, B 38.1 |
| 패널 구멍 지름 / 최대 패널 두께 (인치) | 1/16": 구멍 .20, 두께 11/32 / 1/8": 구멍 .33, 두께 7/16 / 3/16": 구멍 .39, 두께 15/32 / 1/4": 구멍 .45, 두께 15/32 / 3/8": 구멍 .58, 두께 17/32 / 1/2": 구멍 .77, 두께 19/32 / 5/8": 구멍 .89, 두께 9/16 / 3/4": 구멍 1.02, 두께 21/32 / 7/8": 구멍 1.14, 두께 25/32 / 1": 구멍 1.33, 두께 1 1/32 / 1 1/2": 구멍 1.95, 두께 3/4 / 2": 구멍 2.64, 두께 3/4 |
| 패널 구멍 지름 / 최대 패널 두께 (mm) | 3 mm: 구멍 8.3, 두께 12.0 / 4 mm: 구멍 10.0, 두께 12.0 / 6 mm: 구멍 11.5, 두께 13.0 / 8 mm: 구멍 13.1, 두께 14.0 / 10 mm: 구멍 16.5, 두께 14.0 / 12 mm: 구멍 19.5, 두께 16.0 / 14 mm: 구멍 21.0, 두께 16.0 / 15 mm: 구멍 21.0, 두께 16.0 / 16 mm: 구멍 22.5, 두께 14.0 / 18 mm: 구멍 26.0, 두께 17.0 / 20 mm: 구멍 29.0, 두께 20.0 / 22 mm: 구멍 29.5, 두께 24.0 / 25 mm: 구멍 33.8, 두께 24.0 |
