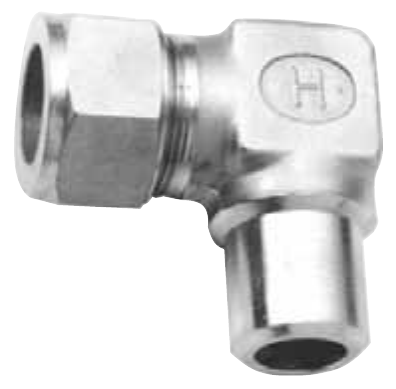

HOKE GYROLOK Butt Weld Elbow (LBW / LBW/ME)
HOKE GYROLOK 맞대기 용접 엘보는 한쪽은 GYROLOK 튜브 연결부, 다른 쪽은 배관(파이프)에 맞대기 용접하는 끝으로 된 직각 피팅입니다. 분수(인치) 튜브용 LBW와 미터 튜브용 LBW/ME가 있습니다.
| 형식 | 맞대기 용접 엘보: LBW(분수 튜브) / LBW/ME(미터 튜브) |
| 연결 | 한쪽 GYROLOK 튜브 연결, 다른 쪽 배관 맞대기 용접 |
| 부품 번호 | LBW: 2LBW2[ ] ~ 16LBW16[ ] / LBW/ME: 3LBW2[ ]ME ~ 18LBW8[ ]ME |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| LBW 크기별 치수 (인치) | 튜브 1/8" x 배관 1/8": 용접부 바깥지름 .41, A .97 / 튜브 3/16" x 배관 1/8": 용접부 바깥지름 .41, A 1 / 튜브 1/4" x 배관 1/8": 용접부 바깥지름 .41, A 1.05 / 튜브 1/4" x 배관 1/4": 용접부 바깥지름 .54, A 1.11 / 튜브 3/8" x 배관 1/4": 용접부 바깥지름 .54, A 1.19 / 튜브 1/2" x 배관 3/8": 용접부 바깥지름 .68, A 1.44 / 튜브 1/2" x 배관 1/2": 용접부 바깥지름 .84, A 1.50 / 튜브 5/8" x 배관 1/2": 용접부 바깥지름 .84, A 1.47 / 튜브 3/4" x 배관 3/4": 용접부 바깥지름 1.05, A 1.59 / 튜브 1" x 배관 3/4": 용접부 바깥지름 1.05, A 1.88 / 튜브 1" x 배관 1": 용접부 바깥지름 1.32, A 1.88 |
| LBW/ME 크기별 치수 (mm) | 튜브 3 mm x 배관 1/8": 용접부 바깥지름 10.3, A 25.0 / 튜브 6 mm x 배관 1/8": 용접부 바깥지름 10.3, A 26.5 / 튜브 6 mm x 배관 1/4": 용접부 바깥지름 13.7, A 28.0 / 튜브 12 mm x 배관 3/4": 용접부 바깥지름 26.7, A 38.1 / 튜브 16 mm x 배관 1/2": 용접부 바깥지름 21.3, A 37.5 / 튜브 18 mm x 배관 1/2": 용접부 바깥지름 21.3, A 39.4 |
