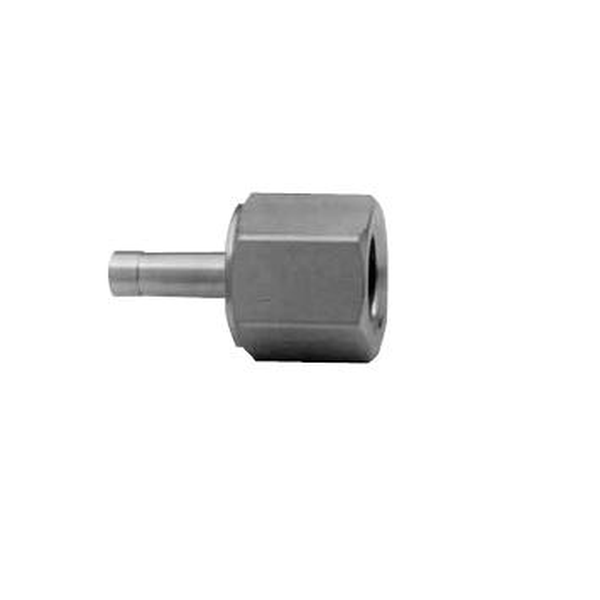

HOKE GYROLOK Female Adapter, NPT (AF)
GYROLOK 암나사 어댑터는 수 파이프 나사를 튜브 스텁 끝으로 바꿔, 크기가 맞는 GYROLOK 튜브 피팅을 연결할 수 있게 합니다. 한쪽은 암 파이프 나사, 다른 쪽은 가공된 튜브 스텁이며, 수 NPT 나사에 연결하는 분수 규격(AF)과 미터 튜브용(AF/ME)이 있습니다.
| 형식 | 암나사 어댑터 AF (분수 튜브, 수 NPT 나사에 연결) / AF/ME (미터 튜브, 수 NPT 나사에 연결) |
| 구성 | 한쪽: 암 파이프 나사 / 다른 쪽: 가공된 튜브 스텁 |
| 분수 규격 부품 번호 (AF) | 2AF2[ ] (튜브 1/8" x NPT 나사 1/8") / 2AF4[ ] (튜브 1/8" x NPT 나사 1/4") / 3AF2[ ] (튜브 3/16" x NPT 나사 1/8") / 3AF4[ ] (튜브 3/16" x NPT 나사 1/4") / 4AF2[ ] (튜브 1/4" x NPT 나사 1/8") / 4AF4[ ] (튜브 1/4" x NPT 나사 1/4") / 4AF6[ ] (튜브 1/4" x NPT 나사 3/8") / 4AF8[ ] (튜브 1/4" x NPT 나사 1/2") / 6AF2[ ] (튜브 3/8" x NPT 나사 1/8") / 6AF4[ ] (튜브 3/8" x NPT 나사 1/4") / 6AF6[ ] (튜브 3/8" x NPT 나사 3/8") / 6AF8[ ] (튜브 3/8" x NPT 나사 1/2") / 8AF4[ ] (튜브 1/2" x NPT 나사 1/4") / 8AF6[ ] (튜브 1/2" x NPT 나사 3/8") / 8AF8[ ] (튜브 1/2" x NPT 나사 1/2") / 10AF6[ ] (튜브 5/8" x NPT 나사 3/8") / 10AF8[ ] (튜브 5/8" x NPT 나사 1/2") / 10AF12[ ] (튜브 5/8" x NPT 나사 3/4") / 12AF8[ ] (튜브 3/4" x NPT 나사 1/2") / 12AF12[ ] (튜브 3/4" x NPT 나사 3/4") / 12AF16[ ] (튜브 3/4" x NPT 나사 1") / 14AF12[ ] (튜브 7/8" x NPT 나사 3/4") / 16AF8[ ] (튜브 1" x NPT 나사 1/2") / 16AF12[ ] (튜브 1" x NPT 나사 3/4") / 16AF16[ ] (튜브 1" x NPT 나사 1") / 20AF20[ ] (튜브 1 1/4" x NPT 나사 1 1/4") / 24AF24[ ] (튜브 1 1/2" x NPT 나사 1 1/2") / 32AF32[ ] (튜브 2" x NPT 나사 2") |
| 미터 규격 부품 번호 (AF/ME) | 3AF2[ ]ME (튜브 3 mm x NPT 나사 1/8") / 3AF4[ ]ME (튜브 3 mm x NPT 나사 1/4") / 6AF2[ ]ME (튜브 6 mm x NPT 나사 1/8") / 6AF4[ ]ME (튜브 6 mm x NPT 나사 1/4") / 6AF6[ ]ME (튜브 6 mm x NPT 나사 3/8") / 6AF8[ ]ME (튜브 6 mm x NPT 나사 1/2") / 8AF2[ ]ME (튜브 8 mm x NPT 나사 1/8") / 8AF4[ ]ME (튜브 8 mm x NPT 나사 1/4") / 8AF6[ ]ME (튜브 8 mm x NPT 나사 3/8") / 8AF8[ ]ME (튜브 8 mm x NPT 나사 1/2") / 10AF2[ ]ME (튜브 10 mm x NPT 나사 1/8") / 10AF4[ ]ME (튜브 10 mm x NPT 나사 1/4") / 10AF6[ ]ME (튜브 10 mm x NPT 나사 3/8") / 10AF8[ ]ME (튜브 10 mm x NPT 나사 1/2") / 12AF4[ ]ME (튜브 12 mm x NPT 나사 1/4") / 12AF6[ ]ME (튜브 12 mm x NPT 나사 3/8") / 12AF8[ ]ME (튜브 12 mm x NPT 나사 1/2") / 12AF12[ ]ME (튜브 12 mm x NPT 나사 3/4") / 14AF4[ ]ME (튜브 14 mm x NPT 나사 1/4") / 14AF8[ ]ME (튜브 14 mm x NPT 나사 1/2") / 15AF8[ ]ME (튜브 15 mm x NPT 나사 1/2") / 16AF6[ ]ME (튜브 16 mm x NPT 나사 3/8") / 16AF8[ ]ME (튜브 16 mm x NPT 나사 1/2") / 16AF12[ ]ME (튜브 16 mm x NPT 나사 3/4") / 18AF6[ ]ME (튜브 18 mm x NPT 나사 3/8") / 18AF8[ ]ME (튜브 18 mm x NPT 나사 1/2") / 18AF12[ ]ME (튜브 18 mm x NPT 나사 3/4") / 20AF8[ ]ME (튜브 20 mm x NPT 나사 1/2") / 20AF12[ ]ME (튜브 20 mm x NPT 나사 3/4") / 22AF8[ ]ME (튜브 22 mm x NPT 나사 1/2") / 22AF12[ ]ME (튜브 22 mm x NPT 나사 3/4") / 25AF8[ ]ME (튜브 25 mm x NPT 나사 1/2") / 25AF12[ ]ME (튜브 25 mm x NPT 나사 3/4") / 25AF16[ ]ME (튜브 25 mm x NPT 나사 1") |
| 부품 번호 규칙 | 분수: 앞의 숫자 = 튜브 외경, 뒤의 숫자 = NPT 나사 크기(모두 1/16인치 단위) / 미터: 앞의 숫자 = 튜브 외경 mm, 뒤의 숫자 = NPT 나사 크기(1/16인치 단위) |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
