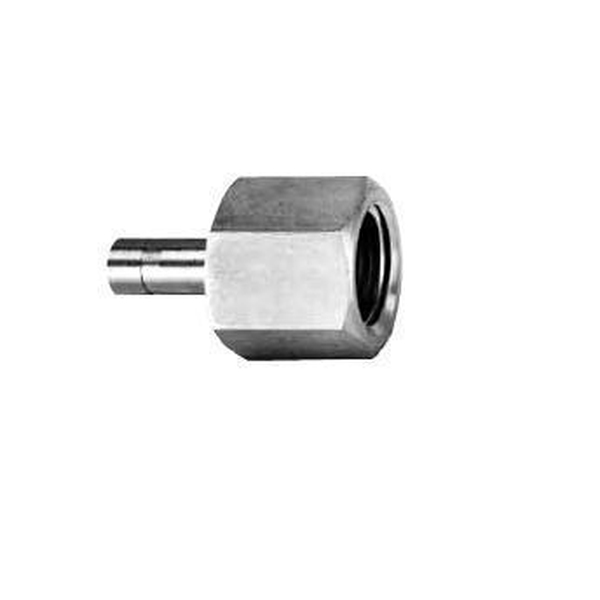

HOKE GYROLOK Female Adapter, RG Parallel Thread (AF/EZ, AF/MZ)
GYROLOK 암나사 어댑터 중 수 RG 평행 나사(게이지용)에 연결하는 형식입니다. 분수 튜브용 AF/EZ와 미터 튜브용 AF/MZ가 있고, RG 암나사 끝은 포트 바닥에 개스킷을 넣어 씁니다.
| 형식 | 암나사 어댑터 AF/EZ (분수 튜브) / AF/MZ (미터 튜브): 수 RG 평행 나사(게이지)에 연결 |
| 분수 규격 부품 번호 (AF/EZ) | 4AF4[ ]EZ (튜브 1/4" x RG 평행 나사 1/4") / 4AF8[ ]EZ (튜브 1/4" x RG 평행 나사 1/2") / 8AF4[ ]EZ (튜브 1/2" x RG 평행 나사 1/4") / 8AF8[ ]EZ (튜브 1/2" x RG 평행 나사 1/2") |
| 미터 규격 부품 번호 (AF/MZ) | 6AF4[ ]MZ (튜브 6 mm x RG 평행 나사 1/4") / 6AF8[ ]MZ (튜브 6 mm x RG 평행 나사 1/2") / 8AF4[ ]MZ (튜브 8 mm x RG 평행 나사 1/4") / 8AF8[ ]MZ (튜브 8 mm x RG 평행 나사 1/2") / 10AF4[ ]MZ (튜브 10 mm x RG 평행 나사 1/4") / 10AF8[ ]MZ (튜브 10 mm x RG 평행 나사 1/2") / 12AF4[ ]MZ (튜브 12 mm x RG 평행 나사 1/4") / 12AF8[ ]MZ (튜브 12 mm x RG 평행 나사 1/2") / 14AF8[ ]MZ (튜브 14 mm x RG 평행 나사 1/2") / 16AF8[ ]MZ (튜브 16 mm x RG 평행 나사 1/2") / 18AF8[ ]MZ (튜브 18 mm x RG 평행 나사 1/2") / 22AF8[ ]MZ (튜브 22 mm x RG 평행 나사 1/2") / 25AF8[ ]MZ (튜브 25 mm x RG 평행 나사 1/2") |
| 개스킷 | RG 암나사 끝은 포트 바닥에 개스킷을 넣어야 하며, 조립하면 수나사 끝이 개스킷을 눌러 밀봉 |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
