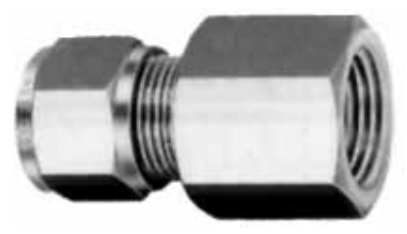

HOKE GYROLOK Female Connector, RT Tapered Thread (CF/EC / CF/MC)
HOKE GYROLOK 암나사 커넥터 RT 테이퍼나사형은 튜브를 RT 테이퍼 나사 포트에 연결하는 피팅입니다. 분수(인치) 튜브용 CF/EC와 미터 튜브용 CF/MC가 있습니다.
| 형식 | 암나사 커넥터(RT 테이퍼나사): CF/EC(분수 튜브) / CF/MC(미터 튜브) |
| 연결 나사 | RT 테이퍼 나사 |
| 부품 번호 | CF/EC: 4CF2[ ]EC ~ 10CF8[ ]EC / CF/MC: 3CF2[ ]MC ~ 25CF16[ ]MC |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| CF/EC 크기별 치수 A (인치) | 튜브 1/4" x 나사 1/8": A 1.25 / 튜브 1/4" x 나사 1/4": A 1.44 / 튜브 1/4" x 나사 3/8": A 1.50 / 튜브 1/4" x 나사 1/2": A 1.70 / 튜브 3/8" x 나사 1/4": A 1.53 / 튜브 3/8" x 나사 3/8": A 1.59 / 튜브 3/8" x 나사 1/2": A 1.78 / 튜브 1/2" x 나사 1/4": A 1.72 / 튜브 1/2" x 나사 3/8": A 1.72 / 튜브 1/2" x 나사 1/2": A 1.91 / 튜브 5/8" x 나사 1/2": A 1.88 |
| CF/MC 크기별 치수 A (mm) | 튜브 3 mm x 나사 1/8": A 32.1 / 튜브 3 mm x 나사 1/4": A 34.9 / 튜브 6 mm x 나사 1/8": A 31.9 / 튜브 6 mm x 나사 1/4": A 36.4 / 튜브 6 mm x 나사 3/8": A 39.6 / 튜브 6 mm x 나사 1/2": A 43.3 / 튜브 8 mm x 나사 1/8": A 32.6 / 튜브 8 mm x 나사 1/4": A 37.4 / 튜브 8 mm x 나사 3/8": A 38.2 / 튜브 8 mm x 나사 1/2": A 44.5 / 튜브 10 mm x 나사 1/8": A 33.4 / 튜브 10 mm x 나사 1/4": A 38.1 / 튜브 10 mm x 나사 3/8": A 39.7 / 튜브 10 mm x 나사 1/2": A 44.5 / 튜브 12 mm x 나사 1/4": A 43.7 / 튜브 12 mm x 나사 3/8": A 43.7 / 튜브 12 mm x 나사 1/2": A 48.5 / 튜브 12 mm x 나사 3/4": A 52.4 / 튜브 14 mm x 나사 1/4": A 41.1 / 튜브 14 mm x 나사 1/2": A 45.9 / 튜브 15 mm x 나사 1/2": A 46.3 / 튜브 16 mm x 나사 1/2": A 47.7 / 튜브 16 mm x 나사 3/4": A 53.0 / 튜브 18 mm x 나사 1/2": A 48.1 / 튜브 18 mm x 나사 3/4": A 49.8 / 튜브 20 mm x 나사 1/2": A 52.5 / 튜브 20 mm x 나사 3/4": A 53.5 / 튜브 22 mm x 나사 1/2": A 49.3 / 튜브 22 mm x 나사 3/4": A 53.8 / 튜브 22 mm x 나사 1": A 61.0 / 튜브 25 mm x 나사 1/2": A 55.8 / 튜브 25 mm x 나사 3/4": A 56.0 / 튜브 25 mm x 나사 1": A 64.4 |
