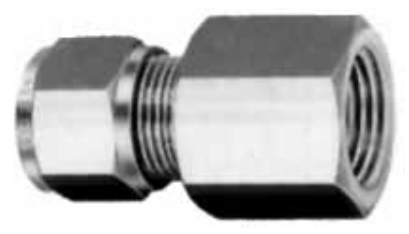

HOKE GYROLOK Female Connector, RG Parallel Thread (CF/EZ / CF/MZ)
HOKE GYROLOK 암나사 커넥터 RG 평행나사형은 튜브를 RG 평행(straight) 나사 포트에 연결하는 피팅입니다. 분수(인치) 튜브용 CF/EZ와 미터 튜브용 CF/MZ가 있습니다.
| 형식 | 암나사 커넥터(RG 평행나사): CF/EZ(분수 튜브) / CF/MZ(미터 튜브) |
| 연결 나사 | RG 평행(straight) 나사 |
| 부품 번호 | CF/EZ: 2CF2[ ]EZ ~ 8CF8[ ]EZ / CF/MZ: 3CF4[ ]MZ ~ 25CF8[ ]MZ |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| CF/EZ 크기별 치수 A (인치) | 튜브 1/8" x 나사 1/8": A 1.33 / 튜브 1/8" x 나사 1/4": A 1.45 / 튜브 1/4" x 나사 1/2": A 1.89 / 튜브 3/8" x 나사 1/4": A 1.55 / 튜브 3/8" x 나사 1/2": A 1.78 / 튜브 1/2" x 나사 1/4": A 1.80 / 튜브 1/2" x 나사 1/2": A 2.05 |
| CF/MZ 크기별 치수 A (mm) | 튜브 3 mm x 나사 1/4": A 38.1 / 튜브 6 mm x 나사 1/4": A 39.0 / 튜브 6 mm x 나사 1/2": A 45.3 / 튜브 8 mm x 나사 1/4": A 35.6 / 튜브 8 mm x 나사 1/2": A 44.8 / 튜브 10 mm x 나사 1/4": A 36.4 / 튜브 10 mm x 나사 1/2": A 44.9 / 튜브 12 mm x 나사 1/4": A 46.4 / 튜브 12 mm x 나사 1/2": A 52.3 / 튜브 14 mm x 나사 1/2": A 49.2 / 튜브 16 mm x 나사 1/2": A 55.5 / 튜브 18 mm x 나사 1/2": A 56.2 / 튜브 20 mm x 나사 1/2": A 59.3 / 튜브 22 mm x 나사 1/2": A 56.6 / 튜브 25 mm x 나사 1/2": A 64.9 |
