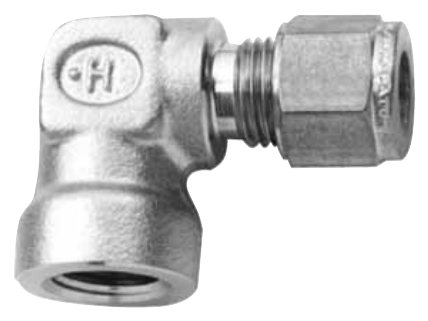

HOKE GYROLOK Female Elbow (LF / LF/ME / LF/MC)
HOKE GYROLOK 암나사 엘보는 튜브를 수(male) 나사 포트에 직각으로 연결하는 피팅입니다. 분수(인치) 튜브용 LF, 미터 튜브를 NPT 나사에 잇는 LF/ME, RT 테이퍼 나사에 잇는 LF/MC가 있습니다.
| 형식 | 암나사 엘보: LF(분수 튜브, NPT) / LF/ME(미터 튜브, NPT) / LF/MC(미터 튜브, RT 테이퍼) |
| 연결 나사 | 수(male) NPT 나사 (LF, LF/ME) / RT 테이퍼 나사 (LF/MC) |
| 부품 번호 | LF: 1LF1[ ] ~ 16LF16[ ] / LF/ME: 3LF2[ ]ME ~ 25LF16[ ]ME / LF/MC: 3LF2[ ]MC ~ 25LF16[ ]MC |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| LF 크기별 치수 A (인치) | 튜브 1/16" x 나사 1/16": A .78 / 튜브 1/16" x 나사 1/8": A .84 / 튜브 1/8" x 나사 1/8": A 1 / 튜브 1/8" x 나사 1/4": A 1.13 / 튜브 3/16" x 나사 1/8": A 1.03 / 튜브 1/4" x 나사 1/8": A 1.08 / 튜브 1/4" x 나사 1/4": A 1.20 / 튜브 1/4" x 나사 3/8": A 1.33 / 튜브 1/4" x 나사 1/2": A 1.45 / 튜브 3/8" x 나사 1/8": A 1.81 / 튜브 3/8" x 나사 1/4": A 1.28 / 튜브 3/8" x 나사 3/8": A 1.38 / 튜브 3/8" x 나사 1/2": A 1.48 / 튜브 1/2" x 나사 1/4": A 1.44 / 튜브 1/2" x 나사 3/8": A 1.50 / 튜브 1/2" x 나사 1/2": A 1.59 / 튜브 1/2" x 나사 3/4": A 1.66 / 튜브 5/8" x 나사 3/8": A 1.47 / 튜브 5/8" x 나사 1/2": A 1.56 / 튜브 3/4" x 나사 1/2": A 1.59 / 튜브 3/4" x 나사 3/4": A 1.34 / 튜브 7/8" x 나사 3/4": A 1.69 / 튜브 1" x 나사 3/4": A 1.88 / 튜브 1" x 나사 1": A 2.06 |
| LF/ME · LF/MC 공통 크기별 치수 A (mm) | 튜브 3 mm x 나사 1/8": A 25.5 / 튜브 3 mm x 나사 1/4": A 25.0 / 튜브 4 mm x 나사 1/4": A 30.2 / 튜브 6 mm x 나사 1/8": A 27.4 / 튜브 6 mm x 나사 1/4": A 30.7 / 튜브 6 mm x 나사 3/8": A 33.8 / 튜브 6 mm x 나사 1/2": A 37.1 / 튜브 8 mm x 나사 1/8": A 27.8 / 튜브 8 mm x 나사 1/4": A 31.1 / 튜브 8 mm x 나사 3/8": A 29.0 / 튜브 10 mm x 나사 1/8": A 31.9 / 튜브 10 mm x 나사 1/4": A 31.9 / 튜브 10 mm x 나사 3/8": A 34.1 / 튜브 10 mm x 나사 1/2": A 36.7 / 튜브 12 mm x 나사 1/4": A 36.6 / 튜브 12 mm x 나사 3/8": A 38.1 / 튜브 12 mm x 나사 1/2": A 40.6 / 튜브 14 mm x 나사 1/2": A 37.0 / 튜브 16 mm x 나사 1/2": A 40.9 / 튜브 18 mm x 나사 1/2": A 39.4 / 튜브 18 mm x 나사 3/4": A 41.7 / 튜브 22 mm x 나사 1/2": A 44.0 / 튜브 22 mm x 나사 3/4": A 44.0 / 튜브 25 mm x 나사 3/4": A 47.5 / 튜브 25 mm x 나사 1": A 52.0 |
