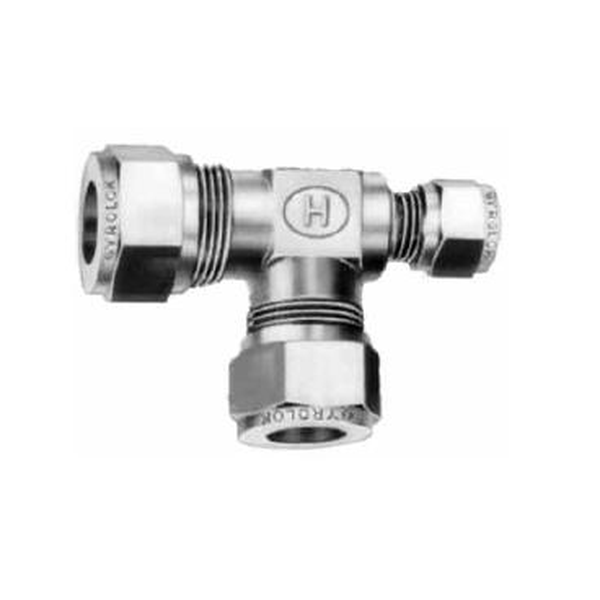

HOKE GYROLOK Heat Exchanger Tee (XT)
GYROLOK 열교환기 티는 재킷 튜브 안으로 공정 튜브를 통과시켜 쓰는 티 피팅입니다. 표준 품목은 3가지이며, 그 밖의 분수·미터 크기는 특별 주문이고 공급 여부는 문의해야 합니다. 표준 유니온 티와 풀 포트 리듀서로도 구성할 수 있습니다.
| 형식 | 열교환기 티 (재킷 튜브 안에 공정 튜브를 넣는 구조) |
| 표준 품목 | 4XT2[ ]BR4 (재킷 튜브 1/4", 공정 튜브 1/8", 분기 튜브 1/4") / 8XT4[ ]BR4 (재킷 튜브 1/2", 공정 튜브 1/4", 분기 튜브 1/4") / 8XT4[ ]BR8 (재킷 튜브 1/2", 공정 튜브 1/4", 분기 튜브 1/2") |
| 부품 번호 규칙 | [재킷·튜브 외경] XT [공정 튜브 외경] [재질] BR[분기 튜브 외경] (크기 숫자는 1/16인치 단위) |
| 유니온 티 + 풀 포트 리듀서 구성 | 표준 유니온 티와 풀 포트 리듀서로 공정 튜브가 재킷 튜브를 통과하는 열교환기 티를 만들 수 있음. 풀 포트 리듀서는 코어 리듀서 부품 번호에 T를 붙여 주문 (예: 8RT12 316) |
| 특별 주문 | 다른 분수·미터 크기는 특별 주문이며 공급 여부는 문의: "열교환기 티"와 수량, 원하는 튜브 연결 크기를 지정 |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
