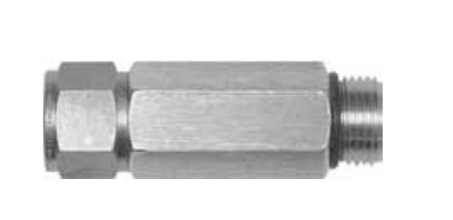

HOKE GYROLOK Long Male Connector, SAE (LCMS)
HOKE GYROLOK 롱 수 커넥터(SAE) LCMS는 분수(인치) 튜브를 SAE 직선 나사 보스에 연결하는 피팅입니다. 튜브 외경 1/4"부터 1"까지 5가지 크기가 있고, 재질은 부품 번호의 기호로 고릅니다.
| 형식 | 롱 수 커넥터, SAE (LCMS): 분수 튜브를 SAE 직선 나사 보스에 연결 |
| 부품 번호 | 4LCMS4[ ] ~ 16LCMS16[ ] |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| O링 재질 | SAE 규격 피팅은 Viton O링이 표준이며 재질을 지정하지 않으면 Viton이 공급됨 / 대체 O링 재질 선택 가능 |
| 치수 (인치): 튜브 외경, 나사, O링 규격 번호별 전체 길이 A | 튜브 1/4" x 나사 7/16-20 (O링 #904): A 2.30 / 튜브 3/8" x 나사 9/16-18 (O링 #906): A 2.55 / 튜브 1/2" x 나사 3/4-16 (O링 #908): A 3.05 / 튜브 3/4" x 나사 1 1/16-12 (O링 #912): A 3.92 / 튜브 1" x 나사 1 5/16-12 (O링 #916): A 4.42 |
