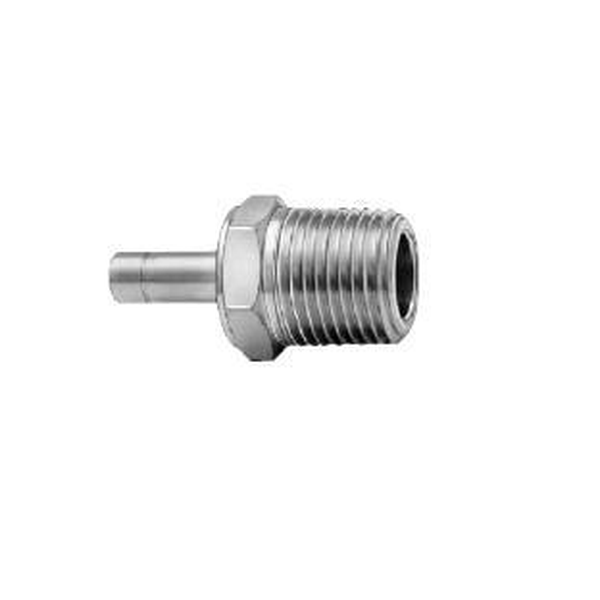

HOKE GYROLOK Male Adapter, Metric (AM/MC / AM/ME)
HOKE GYROLOK 수 어댑터 AM/MC와 AM/ME는 미터 튜브용 수 어댑터입니다. AM/MC는 RT 나사 끝을 가지며, 튜브 외경 3 mm부터 25 mm까지 있습니다.
| 형식 | 수 어댑터 (AM/MC: 미터 튜브, RT 나사 끝 / AM/ME: 미터 튜브) |
| 부품 번호 | AM/MC: 3AM2[ ]MC ~ 25AM16[ ]MC (같은 크기의 AM/ME도 있음) |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| 치수 (mm): 튜브 외경, 파이프 나사별 전체 길이 A | 튜브 3 mm x 파이프 나사 1/8": A 31.2 / 튜브 3 mm x 파이프 나사 1/4": A 36.7 / 튜브 4 mm x 파이프 나사 1/8": A 32.0 / 튜브 4 mm x 파이프 나사 1/4": A 36.8 / 튜브 6 mm x 파이프 나사 1/8": A 32.6 / 튜브 6 mm x 파이프 나사 1/4": A 37.4 / 튜브 6 mm x 파이프 나사 3/8": A 37.2 / 튜브 6 mm x 파이프 나사 1/2": A 42.7 / 튜브 8 mm x 파이프 나사 1/8": A 34.3 / 튜브 8 mm x 파이프 나사 1/4": A 39.9 / 튜브 8 mm x 파이프 나사 3/8": A 39.9 / 튜브 8 mm x 파이프 나사 1/2": A 46.2 / 튜브 10 mm x 파이프 나사 1/8": A 35.9 / 튜브 10 mm x 파이프 나사 1/4": A 39.9 / 튜브 10 mm x 파이프 나사 3/8": A 40.1 / 튜브 10 mm x 파이프 나사 1/2": A 45.2 / 튜브 12 mm x 파이프 나사 1/4": A 45.5 / 튜브 12 mm x 파이프 나사 3/8": A 46.3 / 튜브 12 mm x 파이프 나사 1/2": A 49.9 / 튜브 14 mm x 파이프 나사 1/4": A 45.1 / 튜브 14 mm x 파이프 나사 3/8": A 45.1 / 튜브 14 mm x 파이프 나사 1/2": A 49.9 / 튜브 15 mm x 파이프 나사 1/2": A 50.8 / 튜브 16 mm x 파이프 나사 3/8": A 48.0 / 튜브 16 mm x 파이프 나사 1/2": A 52.7 / 튜브 16 mm x 파이프 나사 3/4": A 54.0 / 튜브 16 mm x 파이프 나사 1": A 58.6 / 튜브 18 mm x 파이프 나사 3/8": A 55.0 / 튜브 18 mm x 파이프 나사 1/2": A 60.0 / 튜브 18 mm x 파이프 나사 3/4": A 55.4 / 튜브 20 mm x 파이프 나사 1/2": A 60.7 / 튜브 20 mm x 파이프 나사 3/4": A 60.5 / 튜브 22 mm x 파이프 나사 1/2": A 53.0 / 튜브 22 mm x 파이프 나사 3/4": A 61.0 / 튜브 25 mm x 파이프 나사 1/2": A 61.0 / 튜브 25 mm x 파이프 나사 3/4": A 66.8 / 튜브 25 mm x 파이프 나사 1": A 66.8 |
