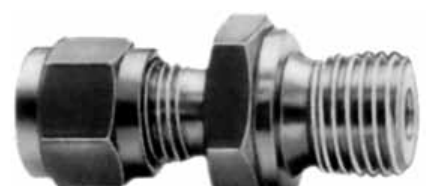

HOKE GYROLOK Male Connector, RS Parallel Thread (CM/EA / CM/MA)
HOKE GYROLOK 수나사 커넥터 RS 평행나사형은 튜브를 RS 평행(straight) 나사 포트에 연결하는 피팅입니다. 분수(인치) 튜브용 CM/EA와 미터 튜브용 CM/MA가 있습니다.
| 형식 | 수나사 커넥터(RS 평행나사): CM/EA(분수 튜브) / CM/MA(미터 튜브) |
| 연결 | RS 평행(straight) 나사 |
| 부품 번호 | CM/EA: 2CM2[ ]EA ~ 16CM16[ ]EA / CM/MA: 3CM2[ ]MA ~ 25CM16[ ]MA |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| CM/EA 크기별 치수 (인치) | 튜브 1/8" x 나사 1/8": A 1.19 / 튜브 1/8" x 나사 1/4": A 1.41 / 튜브 1/8" x 나사 3/8": A 1.47 / 튜브 1/4" x 나사 1/8": A 1.30 / 튜브 1/4" x 나사 1/4": A 1.48 / 튜브 1/4" x 나사 3/8": A 1.55 / 튜브 3/8" x 나사 1/4": A 1.61 / 튜브 3/8" x 나사 3/8": A 1.61 / 튜브 3/8" x 나사 1/2": A 1.73 / 튜브 1/2" x 나사 1/4": A 1.75 / 튜브 1/2" x 나사 3/8": A 1.75 / 튜브 1/2" x 나사 1/2": A 1.72 / 튜브 3/4" x 나사 1/2": A 1.88 / 튜브 3/4" x 나사 3/4": A 1.92 / 튜브 1" x 나사 1/2": A 2 / 튜브 1" x 나사 1": A 2.23 |
| CM/MA 크기별 치수 (mm) | 튜브 3 mm x 나사 1/8": A 32.8 / 튜브 3 mm x 나사 1/4": A 37.2 / 튜브 6 mm x 나사 1/8": A 35.8 / 튜브 6 mm x 나사 1/4": A 40.1 / 튜브 6 mm x 나사 3/8": A 40.1 / 튜브 6 mm x 나사 1/2": A 43.4 / 튜브 8 mm x 나사 1/8": A 34.7 / 튜브 8 mm x 나사 1/4": A 39.5 / 튜브 8 mm x 나사 3/8": A 43.0 / 튜브 8 mm x 나사 1/2": A 43.1 / 튜브 8 mm x 나사 3/4": A 48.0 / 튜브 10 mm x 나사 1/8": A 37.0 / 튜브 10 mm x 나사 1/4": A 41.0 / 튜브 10 mm x 나사 3/8": A 44.0 / 튜브 10 mm x 나사 1/2": A 44.1 / 튜브 12 mm x 나사 1/4": A 44.5 / 튜브 12 mm x 나사 3/8": A 47.5 / 튜브 12 mm x 나사 1/2": A 47.5 / 튜브 12 mm x 나사 3/4": A 49.5 / 튜브 14 mm x 나사 1/4": A 41.9 / 튜브 14 mm x 나사 3/8": A 42.4 / 튜브 14 mm x 나사 1/2": A 45.2 / 튜브 15 mm x 나사 1/2": A 46.6 / 튜브 16 mm x 나사 3/8": A 45.0 / 튜브 16 mm x 나사 1/2": A 47.5 / 튜브 16 mm x 나사 3/4": A 49.5 / 튜브 18 mm x 나사 1/2": A 47.3 / 튜브 18 mm x 나사 3/4": A 49.1 / 튜브 20 mm x 나사 1/2": A 52.5 / 튜브 22 mm x 나사 1/2": A 50.6 / 튜브 22 mm x 나사 3/4": A 52.6 / 튜브 22 mm x 나사 1": A 54.6 / 튜브 25 mm x 나사 3/4": A 59.9 / 튜브 25 mm x 나사 1": A 57.6 |
