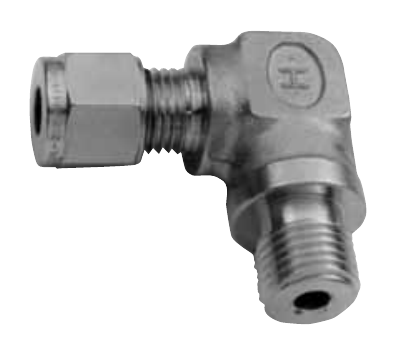

HOKE GYROLOK Male Elbow, RS Parallel Thread (LM/MA)
HOKE GYROLOK 수 엘보 LM/MA는 미터 튜브를 RS 평행 나사에 직각으로 연결하는 피팅입니다.
| 형식 | 수 엘보 (LM/MA): 미터 튜브를 RS 평행 나사에 연결 |
| 밀봉 | RS 평행 나사 끝은 보통 본드 처리된 탄성 씰이 있는 개스킷과 함께 쓰며, RP형 개스킷도 쓸 수 있음 |
| 부품 번호 | 6LM4[ ]MA ~ 22LM12[ ]MA |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| 치수 (mm): 튜브 외경, 나사 크기별 치수 A | 튜브 6 mm x 나사 1/4: A 33.0 / 튜브 8 mm x 나사 1/4: A 34.2 / 튜브 10 mm x 나사 1/4: A 32.6 / 튜브 10 mm x 나사 1/2: A 37.2 / 튜브 12 mm x 나사 1/4: A 38.1 / 튜브 12 mm x 나사 1/2: A 40.6 / 튜브 16 mm x 나사 3/8: A 40.6 / 튜브 16 mm x 나사 1/2: A 40.6 / 튜브 22 mm x 나사 3/4: A 43.7 |
