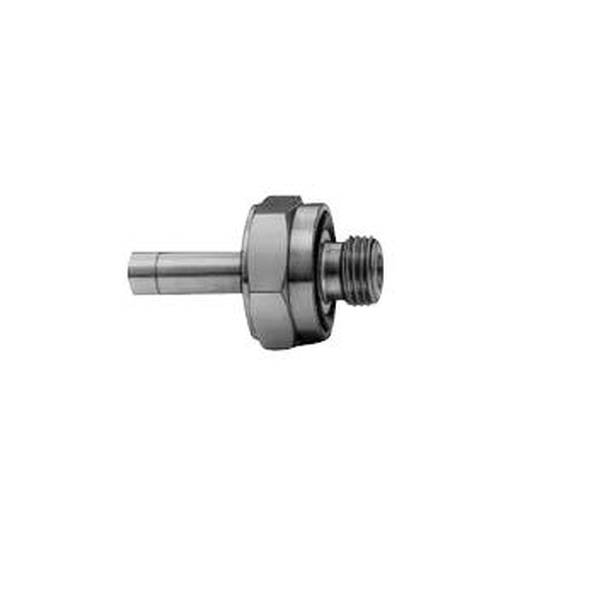

HOKE GYROLOK O-ring Male Adapter (AOM / AOM/ME)
HOKE GYROLOK O링 수 어댑터는 포트를 암(female) NPT 나사에 연결하는 피팅입니다. AOM은 분수(인치) 포트용, AOM/ME는 미터 포트용입니다.
| 형식 | O링 수 어댑터: AOM(분수 포트를 암 NPT 나사에 연결) / AOM/ME(미터 포트를 암 NPT 나사에 연결) |
| 부품 번호 | AOM: 1AOM2[ ] ~ 6AOM4[ ] / AOM/ME: 6AOM2[ ]ME ~ 12AOM8[ ]ME |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| 치수 (인치): AOM 튜브 외경, 파이프 나사별 전체 길이 A와 O링 치수 | 튜브 1/16" x 파이프 나사 1/8": A 1.03, O링 내경 7/16 / 외경 5/8 / 튜브 1/8" x 파이프 나사 1/8": A 1.23, O링 내경 7/16 / 외경 5/8 / 튜브 1/8" x 파이프 나사 1/4": A 1.36, O링 내경 9/16 / 외경 3/4 / 튜브 3/16" x 파이프 나사 1/8": A 1.25, O링 내경 7/16 / 외경 5/8 / 튜브 3/16" x 파이프 나사 1/4": A 1.38, O링 내경 9/16 / 외경 3/4 / 튜브 1/4" x 파이프 나사 1/8": A 1.31, O링 내경 7/16 / 외경 5/8 / 튜브 1/4" x 파이프 나사 1/4": A 1.44, O링 내경 9/16 / 외경 3/4 / 튜브 1/4" x 파이프 나사 3/8": A 1.50, O링 내경 3/4 / 외경 15/16 / 튜브 3/8" x 파이프 나사 1/8": A 1.38, O링 내경 7/16 / 외경 5/8 / 튜브 3/8" x 파이프 나사 1/4": A 1.52, O링 내경 9/16 / 외경 3/4 |
| 치수 (mm): AOM/ME 튜브 외경, 파이프 나사별 전체 길이 A와 O링 치수 | 튜브 6 mm x 파이프 나사 1/8": A 32.8, O링 내경 11.5 / 외경 16.6 / 튜브 6 mm x 파이프 나사 1/4": A 37.6, O링 내경 14.7 / 외경 19.7 / 튜브 10 mm x 파이프 나사 1/4": A 40.1, O링 내경 14.7 / 외경 19.7 / 튜브 10 mm x 파이프 나사 3/8": A 40.9, O링 내경 19.4 / 외경 24.5 / 튜브 12 mm x 파이프 나사 3/8": A 45.2 / 튜브 12 mm x 파이프 나사 1/2": A 50.8 |
