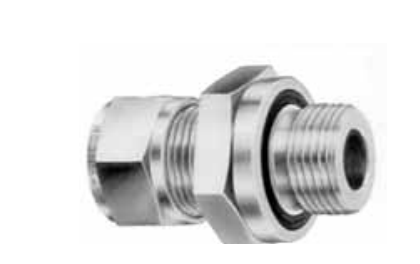

HOKE GYROLOK O-ring Straight Connector (COS)
HOKE GYROLOK O링 직선 커넥터 COS는 분수(인치) 튜브를 암(female) 직선 나사 포트에 연결하는 피팅입니다. 포트 면에 O링으로 밀봉하며, 튜브 외경 1/16"부터 1"까지 있습니다.
| 형식 | O링 직선 커넥터 (COS): 분수 튜브를 암 직선 나사에 연결 |
| 부품 번호 | 1COS[ ] ~ 16COS[ ] |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| O링 재질 | O링이 들어가는 피팅의 표준은 Buna (코드 21) / 대체 재질로 실리콘 (코드 01), NBR (코드 23) 선택 가능 |
| 치수 (인치): 튜브 외경, 나사 크기별 전체 길이 A와 O링 치수 | 튜브 1/16" x 나사 5/16-24: A 1.13, O링 내경 .31 / 외경 .44 / 튜브 1/8" x 나사 5/16-24: A 1.25, O링 내경 .31 / 외경 .44 / 튜브 3/16" x 나사 3/8-24: A 1.41, O링 내경 .38 / 외경 .50 / 튜브 1/4" x 나사 7/16-20: A 1.55, O링 내경 .44 / 외경 .63 / 튜브 3/8" x 나사 9/16-18: A 1.72, O링 내경 .56 / 외경 .75 / 튜브 1/2" x 나사 9/16-18: A 1.88, O링 내경 .58 / 외경 .78 / 튜브 1/2" x 나사 3/4-16: A 1.88, O링 내경 .75 / 외경 .94 / 튜브 5/8" x 나사 7/8-14: A 1.94, O링 내경 .88 / 외경 1.13 / 튜브 3/4" x 나사 1 1/16-12: A 2.09, O링 내경 1.06 / 외경 1.31 / 튜브 7/8" x 나사 1 1/16-12: A 2.09, O링 내경 1.06 / 외경 1.31 / 튜브 1" x 나사 1 5/16-12: A 2.38, O링 내경 1.31 / 외경 1.56 |
