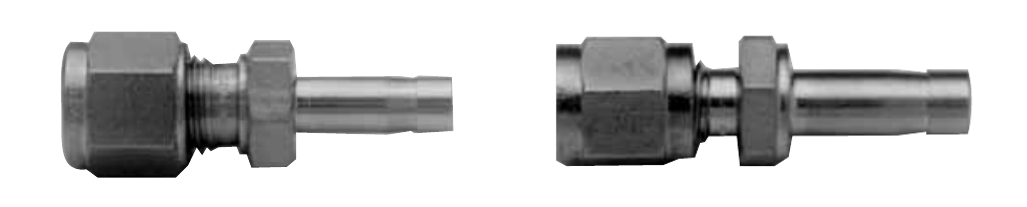

HOKE GYROLOK Reducer (R/ME / R/EM)
HOKE GYROLOK 리듀서 R/ME는 미터 튜브를 분수(인치) 포트에, R/EM는 분수(인치) 튜브를 미터 포트에 연결해 크기를 줄이는 피팅입니다.
| 형식 | 리듀서: R/ME(미터 튜브를 분수 포트에 연결) / R/EM(분수 튜브를 미터 포트에 연결) |
| 부품 번호 | R/ME: 3R2[ ]ME ~ 25R16[ ]ME / R/EM: 1R3[ ]EM ~ 4R18[ ]EM |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| 치수 (mm): R/ME 튜브 외경 조합별 전체 길이 A | 튜브 3 mm x 튜브 1/8": A 39.0 / 튜브 3 mm x 튜브 1/4": A 40.0 / 튜브 3 mm x 튜브 3/8": A 43.0 / 튜브 4 mm x 튜브 1/4": A 41.4 / 튜브 6 mm x 튜브 1/8": A 41.1 / 튜브 6 mm x 튜브 1/4": A 42.6 / 튜브 6 mm x 튜브 3/8": A 44.9 / 튜브 6 mm x 튜브 1/2": A 49.8 / 튜브 6 mm x 튜브 5/8": A 52.0 / 튜브 8 mm x 튜브 3/8": A 45.1 / 튜브 8 mm x 튜브 1/2": A 49.2 / 튜브 8 mm x 튜브 5/8": A 53.5 / 튜브 10 mm x 튜브 3/8": A 45.7 / 튜브 10 mm x 튜브 1/2": A 50.6 / 튜브 10 mm x 튜브 5/8": A 53.8 / 튜브 12 mm x 튜브 1/2": A 56.4 / 튜브 12 mm x 튜브 3/4": A 61.5 / 튜브 18 mm x 튜브 3/4": A 61.0 / 튜브 25 mm x 튜브 1": A 64.0 |
| 치수 (mm): R/EM 튜브 외경 조합별 전체 길이 A | 튜브 1/16" x 튜브 3 mm: A 33.5 / 튜브 1/16" x 튜브 8 mm: A 37.3 / 튜브 1/8" x 튜브 6 mm: A 38.9 / 튜브 1/4" x 튜브 3 mm: A 42.1 / 튜브 1/4" x 튜브 8 mm: A 45.2 / 튜브 1/4" x 튜브 10 mm: A 46.1 / 튜브 1/4" x 튜브 12 mm: A 50.7 / 튜브 1/4" x 튜브 18 mm: A 54.1 |
