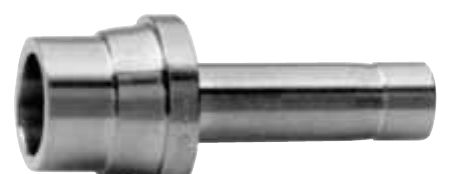

HOKE GYROLOK Reducing Port Connector (PC / PC/MM)
HOKE GYROLOK 리듀싱 포트 커넥터는 크기가 서로 다른 포트 두 개를 잇는 부품입니다. 분수(인치) 규격과 미터 규격(PC/MM)이 있습니다.
| 형식 | 리듀싱 포트 커넥터: 분수 규격 / PC/MM(미터 규격) |
| 연결 | 크기가 다른 포트 두 개를 연결 |
| 부품 번호 | 분수: 2PC1[ ] ~ 12PC8[ ] / PC/MM: 6PC3[ ]MM ~ 25PC18[ ]MM |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| 분수 크기별 치수 (인치) | 튜브 1/8" x 1/16": A .84 / 튜브 1/4" x 1/16": A .95 / 튜브 1/4" x 1/8": A 1.06 / 튜브 3/8" x 1/8": A 1.16 / 튜브 3/8" x 1/4": A 1.22 / 튜브 1/2" x 1/4": A 1.47 / 튜브 1/2" x 3/8": A 1.55 / 튜브 3/4" x 1/2": A 2 |
| PC/MM 크기별 치수 (mm) | 튜브 6 mm x 3 mm: A 29.9 / 튜브 8 mm x 6 mm: A 29.4 / 튜브 10 mm x 6 mm: A 31.1 / 튜브 10 mm x 8 mm: A 33.7 / 튜브 12 mm x 6 mm: A 39.0 / 튜브 12 mm x 8 mm: A 40.6 / 튜브 12 mm x 10 mm: A 39.4 / 튜브 16 mm x 12 mm: A 50.2 / 튜브 18 mm x 16 mm: A 50.4 / 튜브 22 mm x 18 mm: A 53.6 / 튜브 25 mm x 18 mm: A 58.4 |
