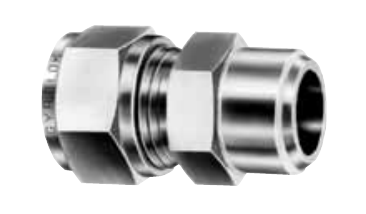

HOKE GYROLOK Tube Socket Weld Connector (CW)
HOKE GYROLOK 튜브 소켓 용접 커넥터 CW는 한쪽은 GYROLOK 튜브 피팅, 다른 쪽은 튜브를 끼워 용접하는 소켓 용접 끝으로 분수(인치) 튜브끼리 연결하는 피팅입니다. 튜브 외경 1/8"부터 1"까지 있습니다.
| 형식 | 튜브 소켓 용접 커넥터 (CW): GYROLOK 튜브 끝과 튜브 소켓 용접 끝으로 분수 튜브끼리 연결 |
| 부품 번호 | 2CW2[ ] ~ 16CW16[ ] |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| 치수 (인치): 튜브 외경 조합별 전체 길이 A | 튜브 1/8" x 튜브 1/8": A 1.19 / 튜브 3/16" x 튜브 3/16": A 1.27 / 튜브 1/4" x 튜브 1/4": A 1.36 / 튜브 1/4" x 튜브 3/8": A 1.42 / 튜브 3/8" x 튜브 3/8": A 1.53 / 튜브 1/2" x 튜브 3/8": A 1.69 / 튜브 1/2" x 튜브 1/2": A 1.69 / 튜브 5/8" x 튜브 5/8": A 1.69 / 튜브 3/4" x 튜브 3/4": A 1.75 / 튜브 1" x 튜브 1": A 2.16 |
