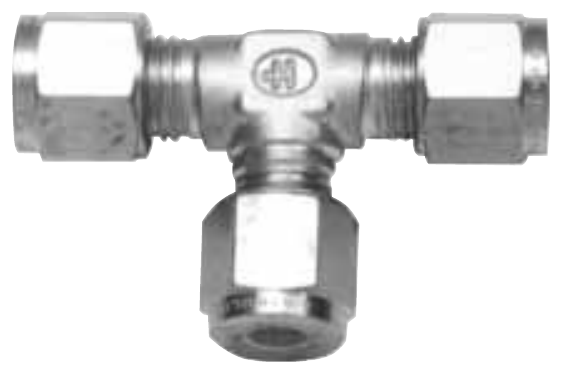

HOKE GYROLOK Union Tee (TTT / TTT/MM)
HOKE GYROLOK 유니언 티는 같은 외경의 튜브 세 개를 T자로 잇는 피팅입니다. 분수(인치) 규격 1/16"부터 2"까지와 미터 규격 3~38 mm가 있습니다.
| 형식 | 유니언 티 (TTT): 분수 튜브 세 개를 T자로 잇는 연결 / TTT/MM: 미터 튜브용 |
| 튜브 외경 | 분수 규격 1/16" ~ 2" / 미터 규격 3 ~ 38 mm |
| 부품 번호 | 분수 1TTT[ ] ~ 32TTT[ ] / 미터 3TTT[ ]MM ~ 38TTT[ ]MM |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| 치수 (인치): 튜브 외경별 전체 길이 A, 너트 육각 대변 B | 1/16": A 1.56, B 5/16 / 1/8": A 1.94, B 7/16 / 3/16": A 2, B 1/2 / 1/4": A 2.04, B 9/16 / 3/8": A 2.38, B 11/16 / 1/2": A 2.88, B 7/8 / 5/8": A 2.94, B 1 / 3/4": A 3.19, B 1 1/8 / 7/8": A 3.44, B 1 1/4 / 1": A 3.75, B 1 1/2 / 1 1/4": A 5.24, B 1 7/8 / 1 1/2": A 6.14, B 2 1/4 / 2": A 8.44, B 3 |
| 치수 (mm): 튜브 외경별 전체 길이 A, 너트 육각 대변 B | 3 mm: A 49.4, B 11.1 / 4 mm: A 50.7, B 12.7 / 6 mm: A 53.3, B 14.3 / 8 mm: A 57.2, B 15.9 / 10 mm: A 65.2, B 19.1 / 12 mm: A 73.2, B 22.2 / 14 mm: A 71.1, B 23.8 / 15 mm: A 72.9, B 23.8 / 16 mm: A 74.6, B 25.4 / 18 mm: A 78.9, B 28.6 / 20 mm: A 92.7, B 31.8 / 22 mm: A 87.4, B 31.8 / 25 mm: A 95.4, B 38.1 / 30 mm: A 139.7, B 50.8 / 32 mm: A 144.6, B 50.8 / 38 mm: A 168, B 60.3 |
